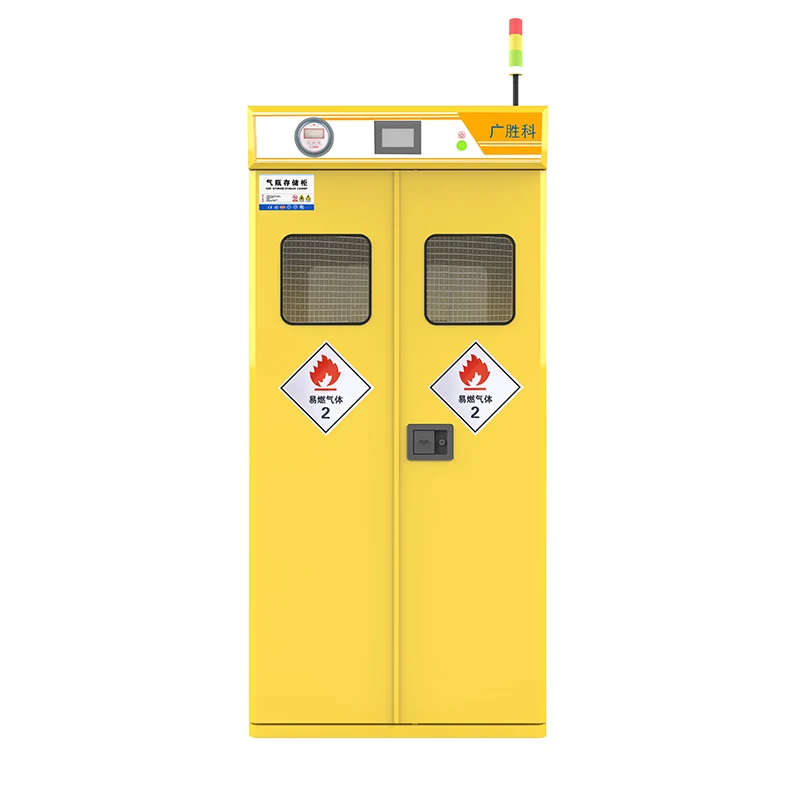

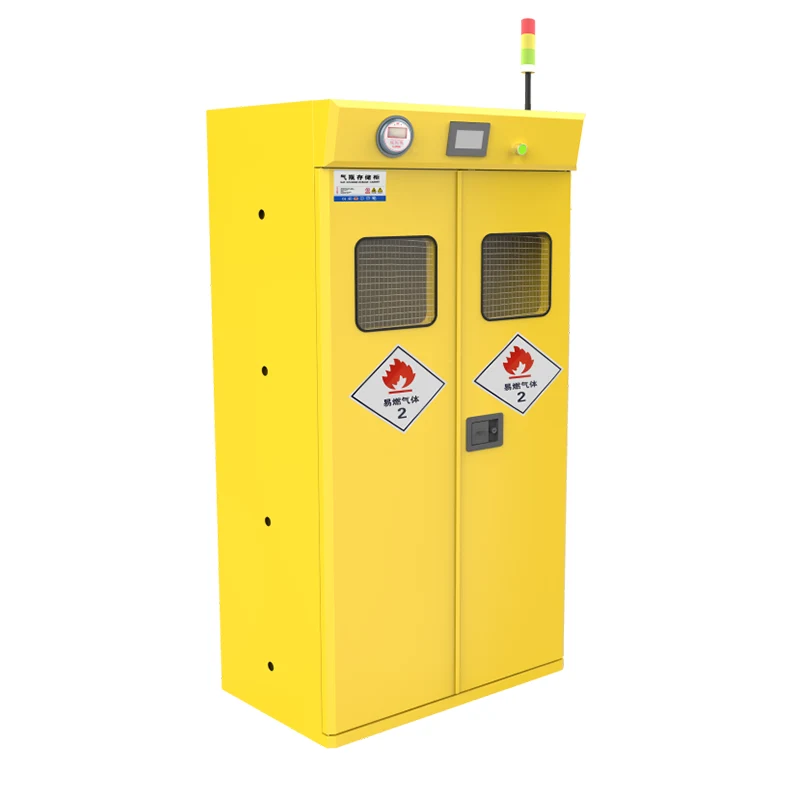

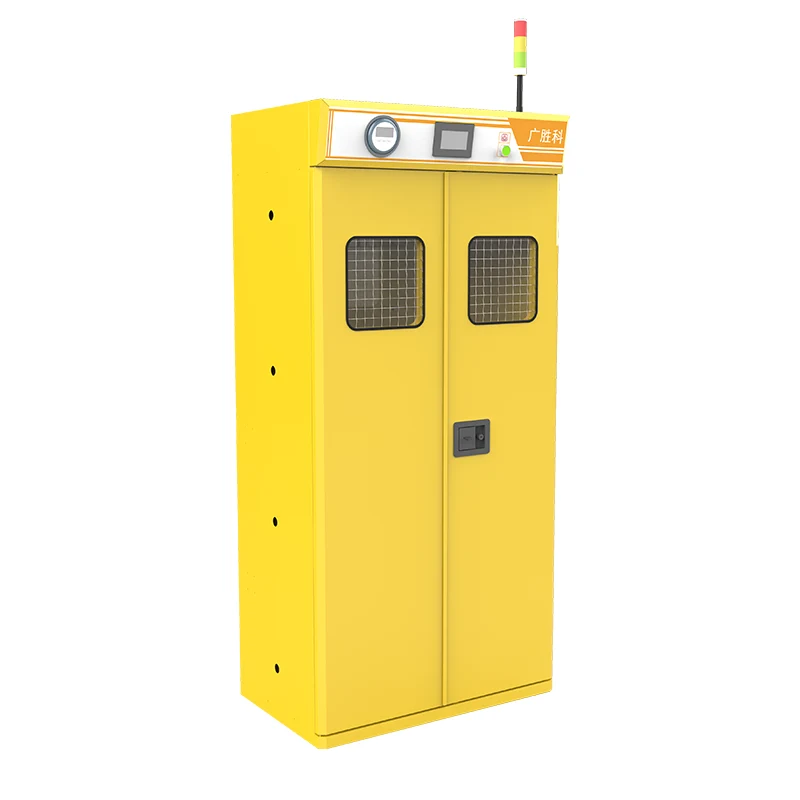

Botila bikoitzeko gasezko bonbonen biltegiratze-armairu adimenduna

Gas-bonbonen biltegiratze-armairua gas sukoi eta lehergarri arriskutsuetarako diseinatutako biltegiratze irtenbide segurua da, metanoa, azetilenoa, hidrogenoa, oxigenoa eta gas geldoak barne. Alarma funtzio batekin hornituta dago, segurtasun, fidagarritasun eta kalitate handia bermatuz.

1. Kabinete Organoa

Armairua geruza bikoitzeko kalitate handiko altzairuzko plakekin eraikita dago, bakoitza ≥1,5 mm-ko lodiera duena. Desugertze- eta fosfatazio-tratamenduak jasan ondoren, gainazala elektrostatikoki erretxina epoxiz bustitzen da, azido, alkali eta herdoilarekiko erresistentzia bikaina eskainiz. Kanpoko atearen panelak 1,5 mm-ko lodiera duen egitura du, eta tarteko geruza zeramikazko zuntz suaren aurkako materialaz beteta dago.

2. Ate Panela

Ate-panela desmunta daitezkeen bisagraz eta leherketa-frogazko beira-leiho garden batekin hornituta dago aurrealdean, erabiltzaileek armairuaren barruan dauden gas-bonuen erabilera-egoera ikusteko aukera emanez.

3. Ikusteko leihoa

Ikusteko leihoa beira tenplatuz egina dago, diseinu berezi eta berritzailea du.

4. PASA Zuloa

Armairuaren alboan PASS zulo bat dago barruan gasaren zirkulazio egokia bermatzeko.

5. Konponketa-gailu mugikorra

Finkatzeko gailu mugikorra altuera eta diametro ezberdineko gas-bonbonak gorde ditzake. 304 altzairu herdoilgaitzezko kate motako finkatzeko mekanismo finko bat erabiltzen du gas-bonbonak iraul ez daitezen.

6. Pedal mekanikoa

Pedalea arrapala mekanikoko plaka bat da. Armairuaren behealdean altzairu herdoilgaitzezko pedal erregulagarri bat dago, gas-bonbonak erraz kargatu eta deskargatu ahal izateko.

7. Blokeatzeko gailua

Hiru puntuko lotura-blokeoa erabiltzen da, segurtasun handiagoa eskaintzen duena.

8. Alarma-gailua

Alarma entzunezko eta bisualeko sistema bat hartzen da, soinu ozen baina ez narritagarri batekin.

9. Ihes-sistema automatikoa (aukerakoa)

10. Gasaren Ihes Balbula

Gasaren ihes-balbulak balbula bikoitzeko egitura du diseinua. Automatikoki alarma egingo du eta itzali egingo da gasaren presioa nahikoa ez denean.

11. Presio negatiboa

Armairuaren barruko presio negatiboa gas motaren arabera ezar daiteke. Erabiltzaileei kabinete barruko presio negatiboa kontrolatzeko aukera ematen die. Armairuaren barruko sentsoreak gas-ihes bat detektatzen duenean eta alarma aktibatzen duenean, goiko haizagailua automatikoki abiaraziko da, eta kanporako gasa kanporatuko du, lan-eremuaren segurtasuna bermatzeko.

12. Kontrol-sistema

Kontrol-sistemak normalean erabiltzen diren 40 gas-parametro ditu aldez aurretik txertatuak aukeratzeko.

13. Ateak ixteko gailu automatikoa

Armairuaren kanpoaldeko tenperatura 70 °C-ra iristen denean, gas bonbonaren armairuaren atearen blokeo-gailua automatikoki urtuko da eta atea automatikoki itxiko da, sua barruan zabaltzea saihestuz.

14. Presioaren jarraipena

Gas-bonbonaren armairuaren barruko presio negatiboa denbora errealean bistaratzen da. Presioa ezarritako balioa baino txikiagoa denean, haizagailua automatikoki aktibatuko da. Zilindroaren barneko presio negatibo maximoa 60 Pascalera irits daiteke.

15. Aldaketa automatikoko gailua

Zilindro bateko gasaren presioa nahikoa ez denean, automatikoki zilindro osoko eremura aldatuko da. Bi zilindroetako gasaren presioa nahikoa ez denean, balbula nagusia automatikoki itxiko da.

16. Altzairu herdoilgaitzezko gasak aldatzeko sistema erdi-automatikoa

Sistema hau C₂H₂, CO₂, AR, N₂, HE, O₂ eta AIRerako egokia da. Sarrerako gehienezko presioa 20MPa da, eta irteerako presioa 0tik 1.6MPa bitartekoa da. 1-erabilera-1-egonkortasun moduan funtzionatzen du eta 4 diafragma-balbula ditu (2 on-off balbula eta 2 purga-balbula), presioa arintzeko balbula barne. Sarrera eta irteerako interfazeak 1/4" NPT (F) dira.

17. Leherketa-erresistentzia-balbula solenoide

18. Pantaila digitala presio baxuko alarma (RY-PLB)

1 - 4 kanal kontrola ditzake, kristal likidoko pantailarekin, alarma entzungarri eta bisualarekin eta pantaila digitalarekin.

19. Altzairu herdoilgaitzezko presio sentsorea

Tartea: 0 - 20MPa; Irteera: 4 - 20mA; Zehaztasuna: 0,5% FS; Instalazio haria: 1/4NPT

Neurriak eta mantentze-lanak

Biltegiratu armairu berean gas-mota bera duten gas-bonbonak. Ez nahastu gas mota desberdinak.

Gas bonbonen armairua instalatzean, jarri hormaren kontra eta ziurtatu berdinduta dagoela.

Probatu alarma astean behin. Normalean, sutu gabeko metxero bat erabili aire-hartunetik gertu gasa askatzeko segundo batzuetan. Alarmak alerta entzunezko eta bisual batekin erantzuten badu, behar bezala funtzionatzen du. Bestela, eskatu profesional batek ikuskatu eta konpondu. (Oharra: probak zehar, ez isuri inoiz kontzentrazio handiko gas kopuru handirik alarmaren barneko sentsorera zuzenean, horrek sentsorea kaltetu dezakeelako).

Mantendu armairuaren barrualdea garbi eta aldian-aldian kendu sentsorearen aire sarreratik hautsa edo bestelako hondakinak.

Oharra: gas-bonbonak armairuan gordetzen direnean, ez luke arazorik izan behar gizakiek eragindako egoera arruntetan. Aktibitate-aldi luzeak direla eta, alarma motelak edo erantzuten ez dutenak saihesteko, langileek alarma-probak egin ditzakete kea eta gasa erabiliz, produktuaren funtzionamendu normala ziurtatzeko. Oro har, auto-probak bi hilabetean behin gomendatzen dira.

Parametroa (zehaztapena)

Ezaugarri eta Aplikazioa

Leherketa-frogako gas-bonuen armairu adimenduna nabarmentzen da segurtasun-babes sistema adimendun aurreratuarekin. Zehaztasun handiko monitorizazio zunda ugariz hornituta dago, gas-kontzentrazioa kontrolatzeko zundak, presioa kontrolatzeko zundak eta abar barne, kabinete barruko gasaren egoera denbora errealean kontrolatu dezaketenak. Gas-ihesak hautematen direnean, berehala dezibelio handiko alarma entzungarriak eta bisualak igorriko ditu eta alarma mezuak bidaliko ditu dagokion langileen gailu mugikorrei, arriskua berehala hauteman daitekeela ziurtatzeko. Kabinete barruko gasaren presioa modu anormalean aldatzen denean, kontrol sistema adimentsuak azkar erreakzionatuko du eta gas hornidura automatikoki moztuko du presio-arazoek eragindako segurtasun-istripuak saihesteko eta arriskua murrizteko.

Txip elektronikoak fabrikatzeko tailerrean, silanoa eta fosfina bezalako gas bereziak erabiltzen dira, sukoiak, lehergarriak eta presiorako eta gasaren garbitasunerako baldintza oso handiak dituztenak, ekoizpen-prozesuan. Leherketa-frogako gas-bonuen armairu adimendunak gas horien egoera kontrolatu dezake denbora errealean. Ihesak edo presio anormala dagoenean, azkar alarma egingo du eta gas hornidura moztuko du tailerreko ekoizpen-segurtasuna eta produktuaren kalitatea bermatzeko. Eskala handiko ikerketa zientifikoko erakundeetako laborategi kimikoetan, gas esperimental anitz elkarrekin bizi dira, eta gasaren erabilera eta biltegiratze ingurunea konplexua da. Leherketa-frogako gas-bonuen armairu adimendunaren monitorizazio eta babes-funtzio adimentsuak egoera konplexuei modu eraginkorrean aurre egin diezaieke, ikertzaile zientifikoentzako ingurune esperimental segurua eta fidagarria sor dezake eta ikerketa zientifikoko proiektuak ondo aurrera egiten lagundu dezake.
