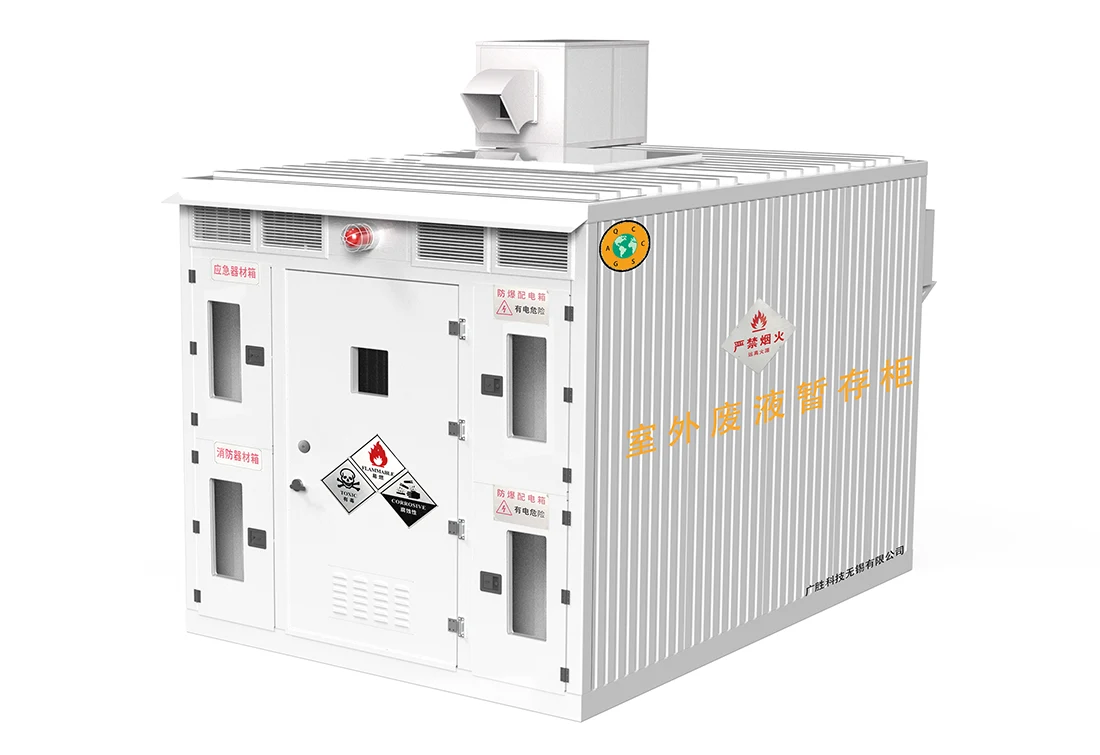

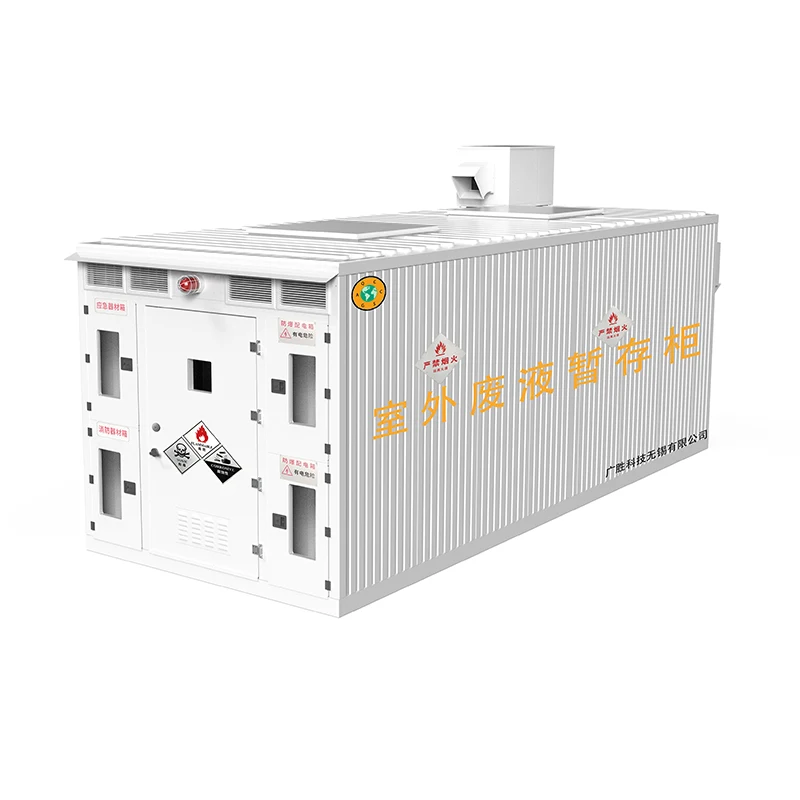

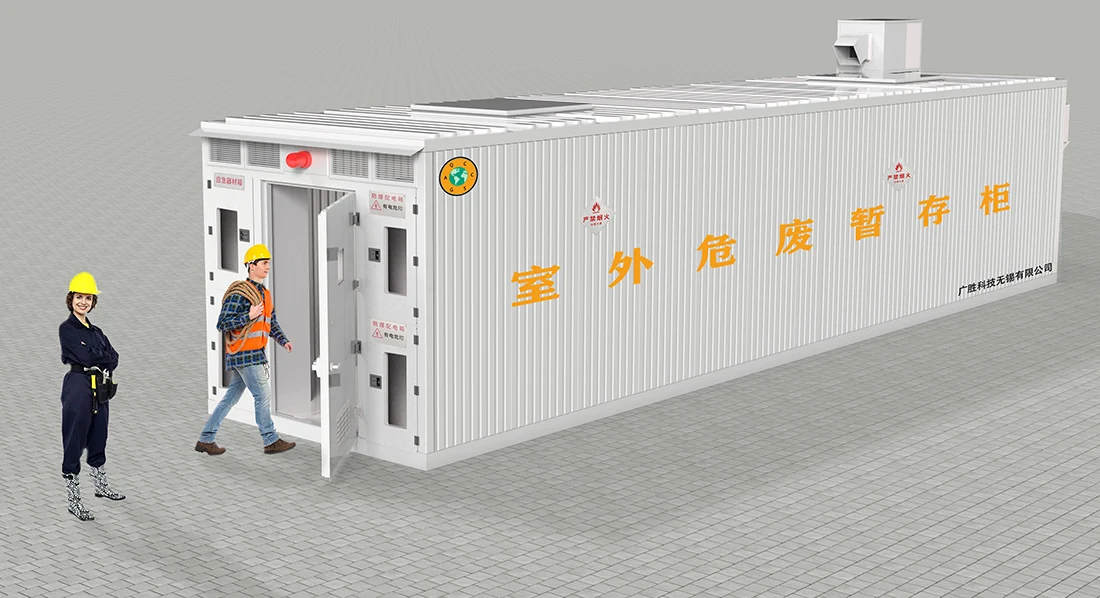

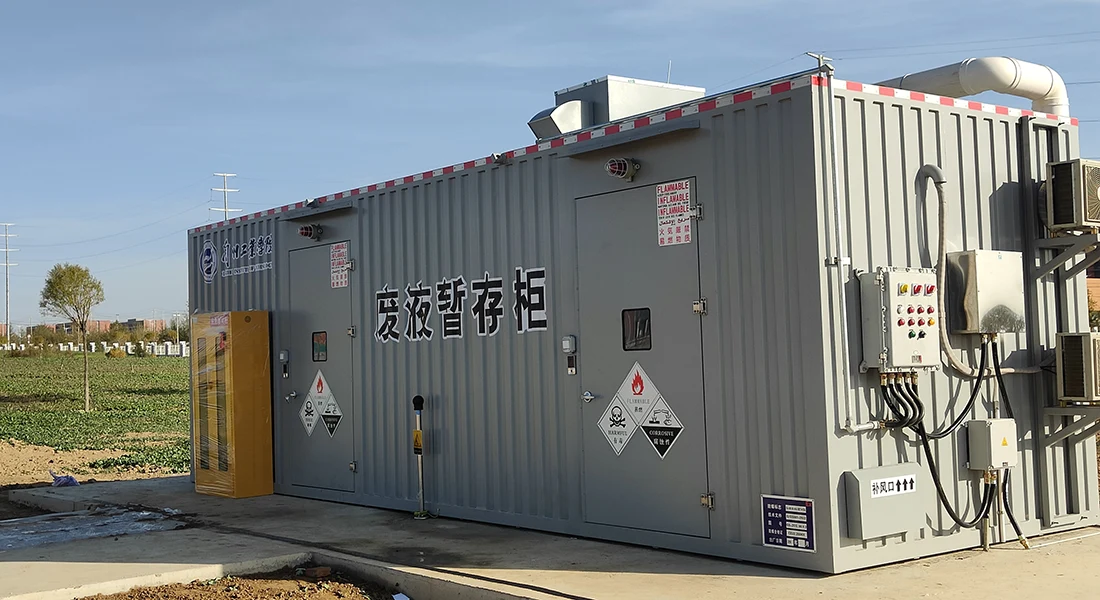

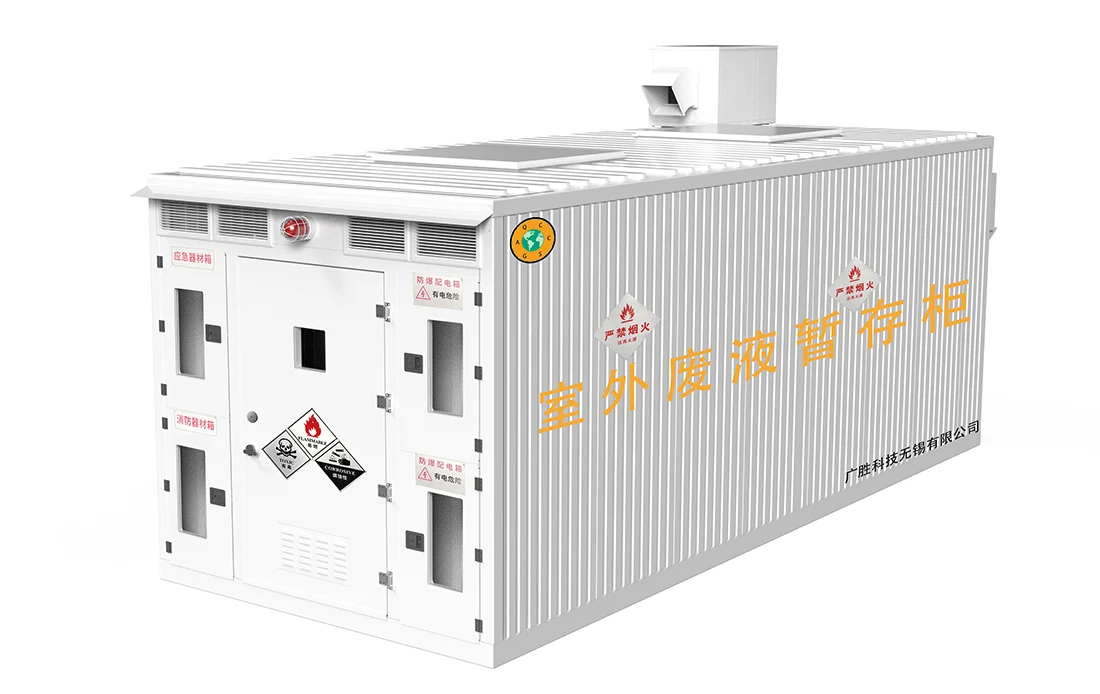

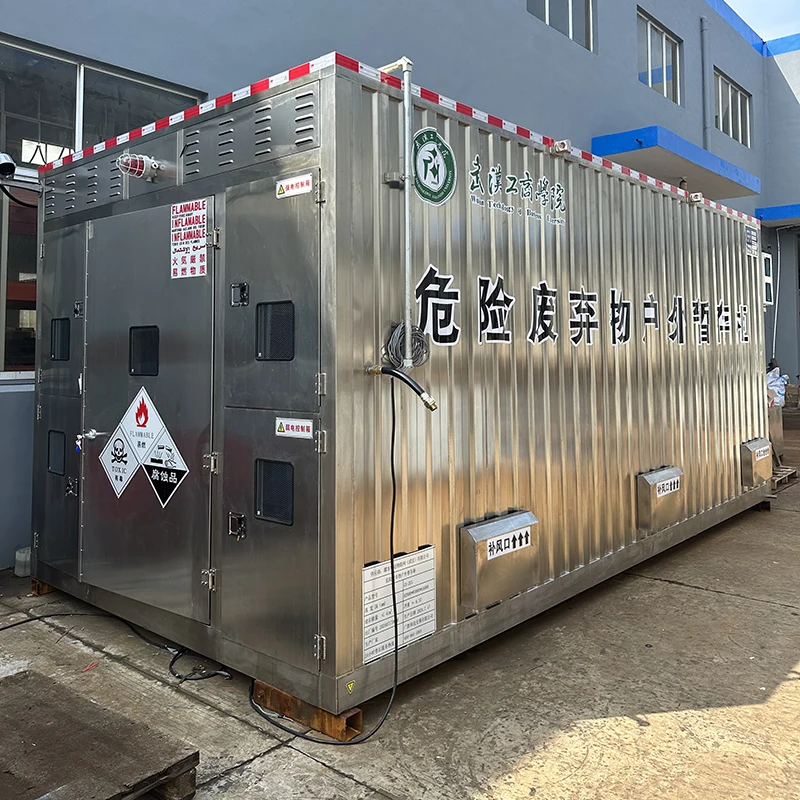

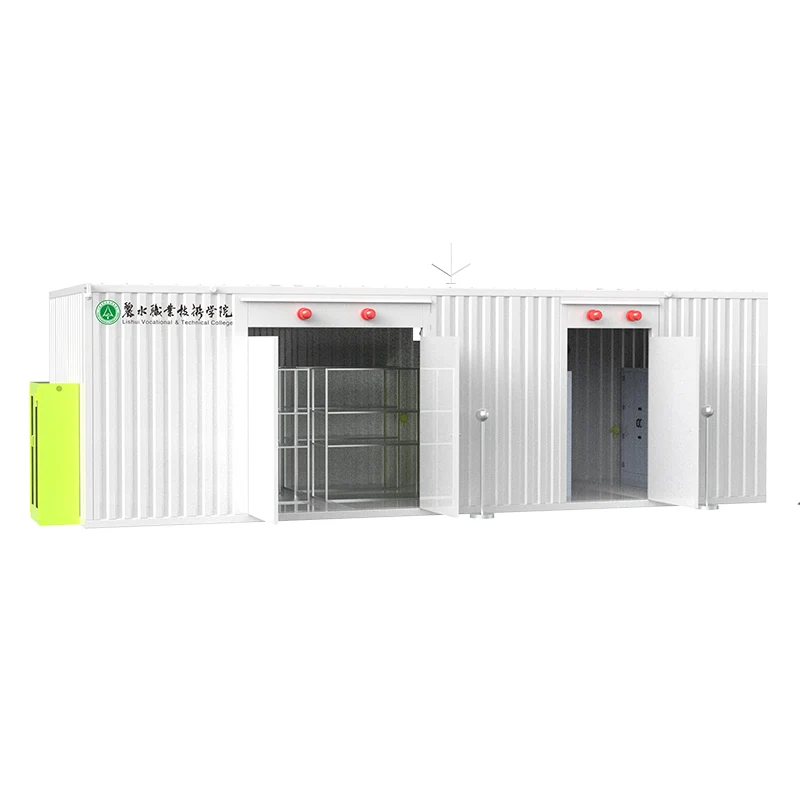

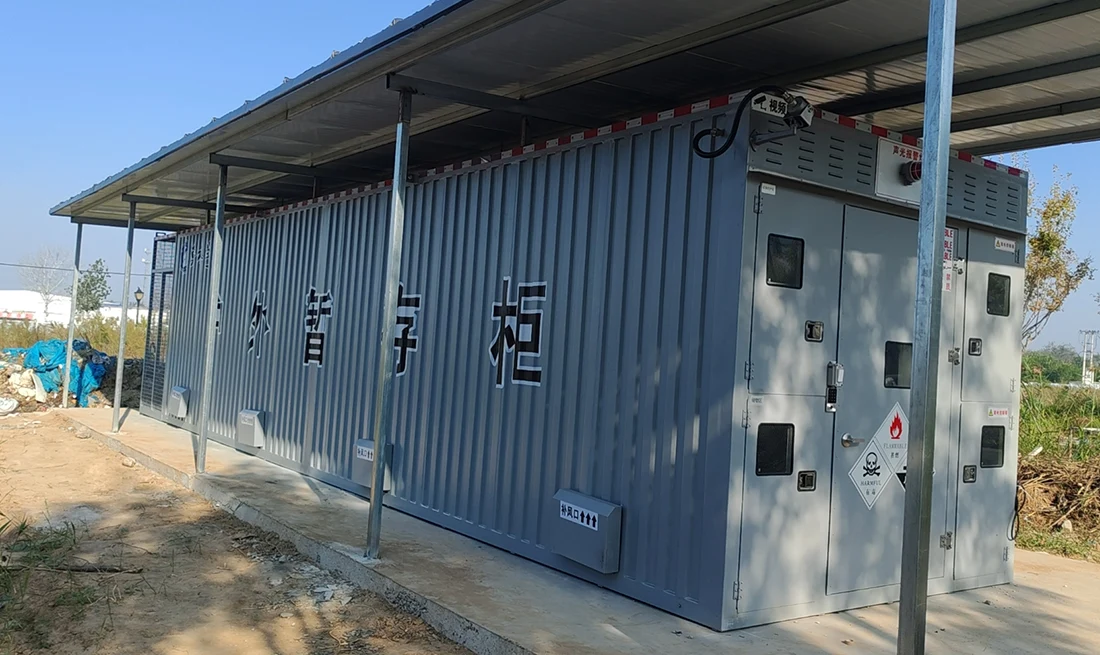

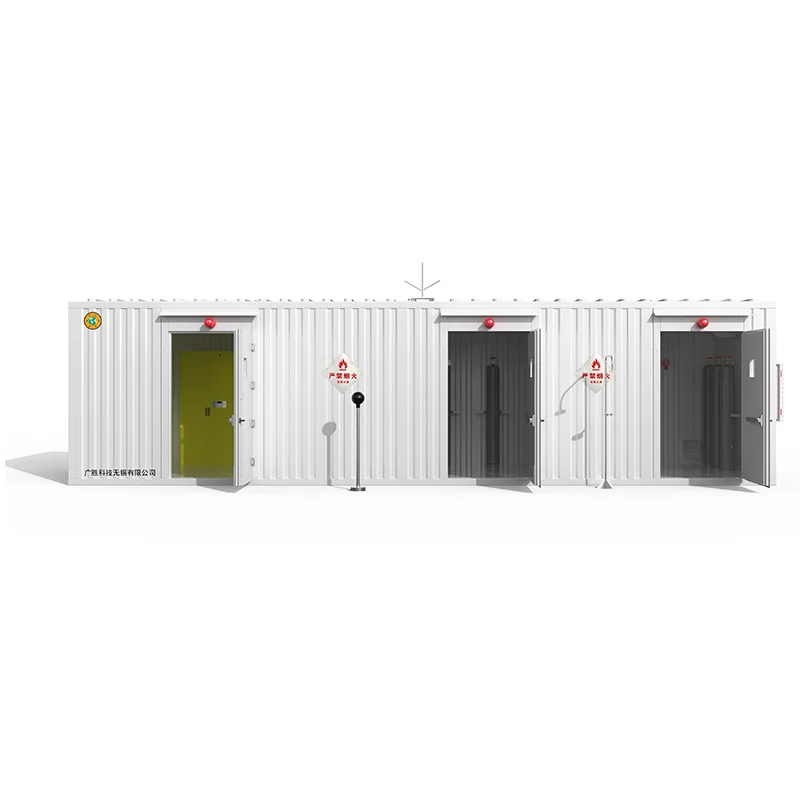

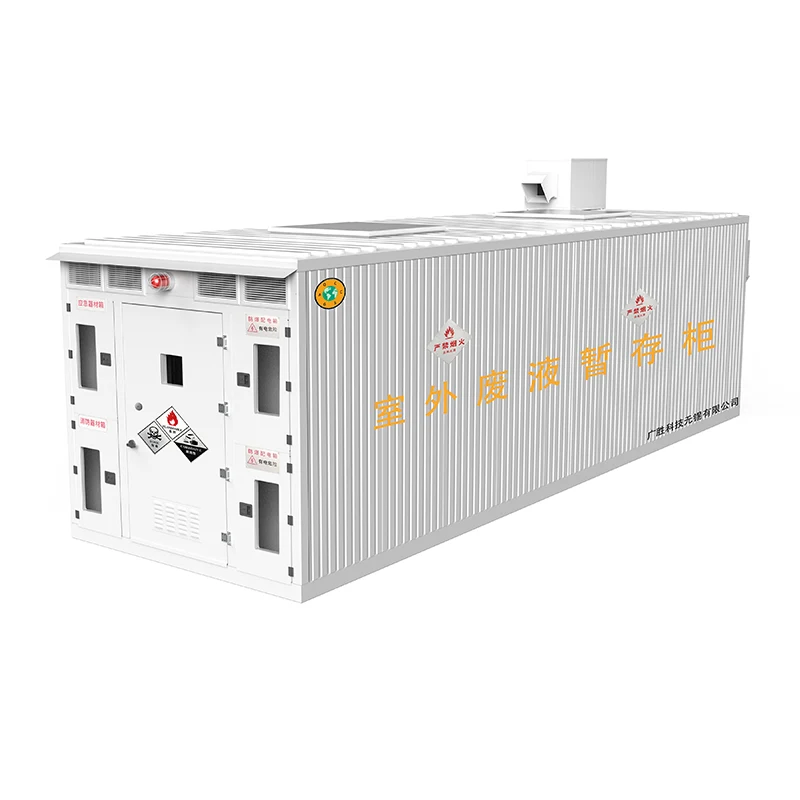

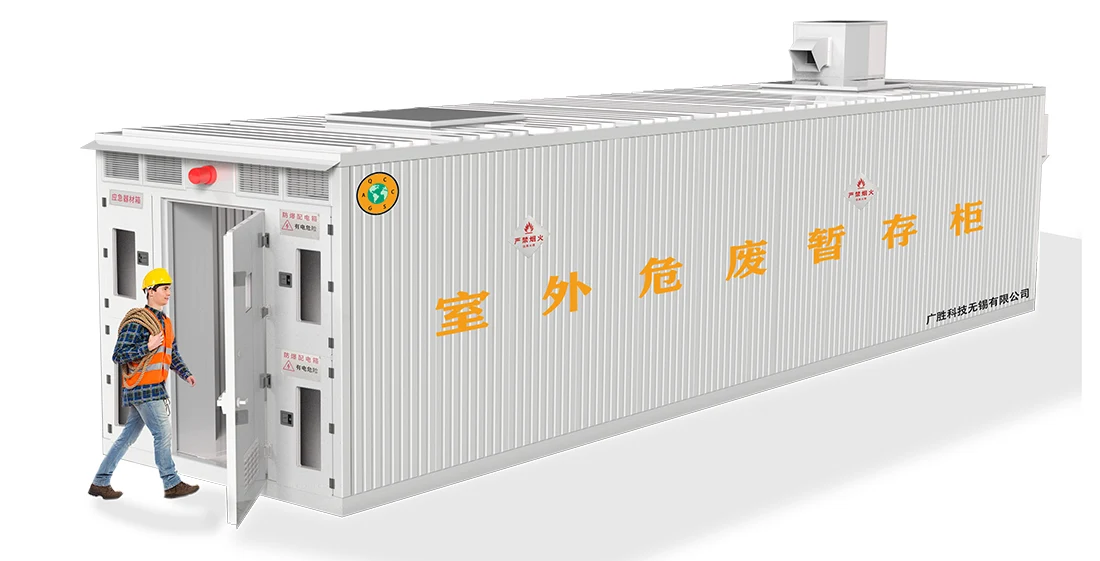

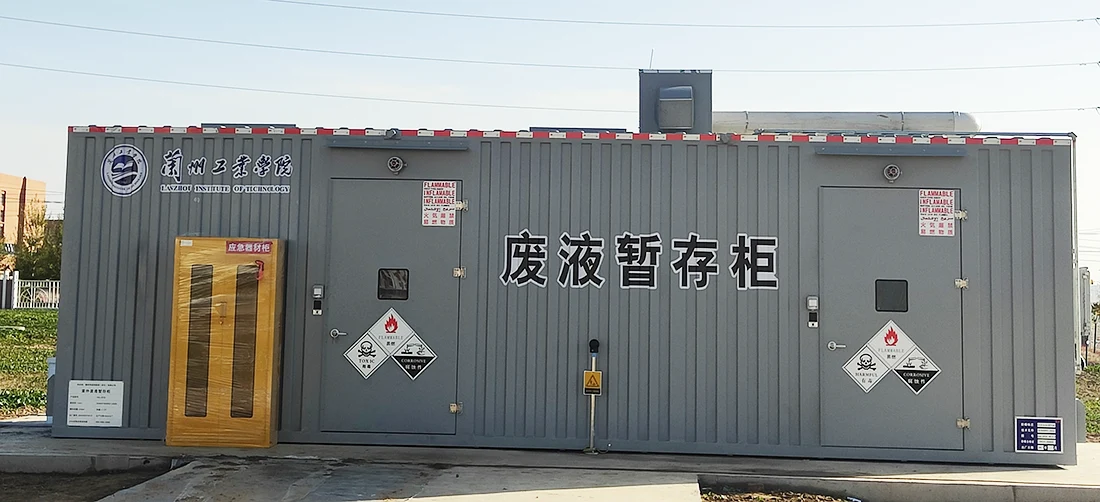

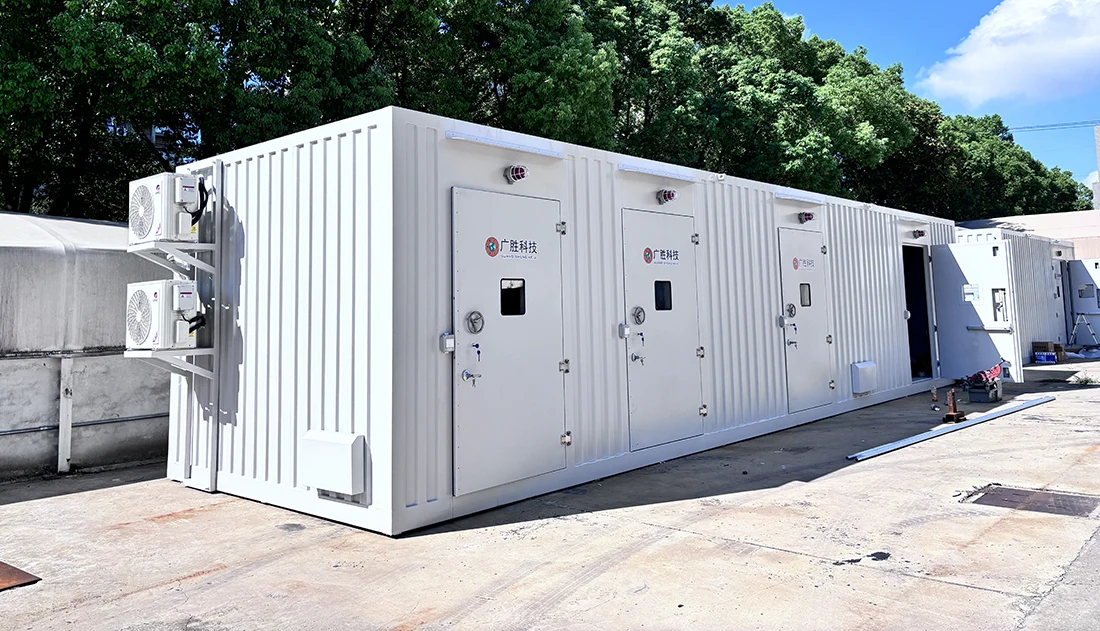

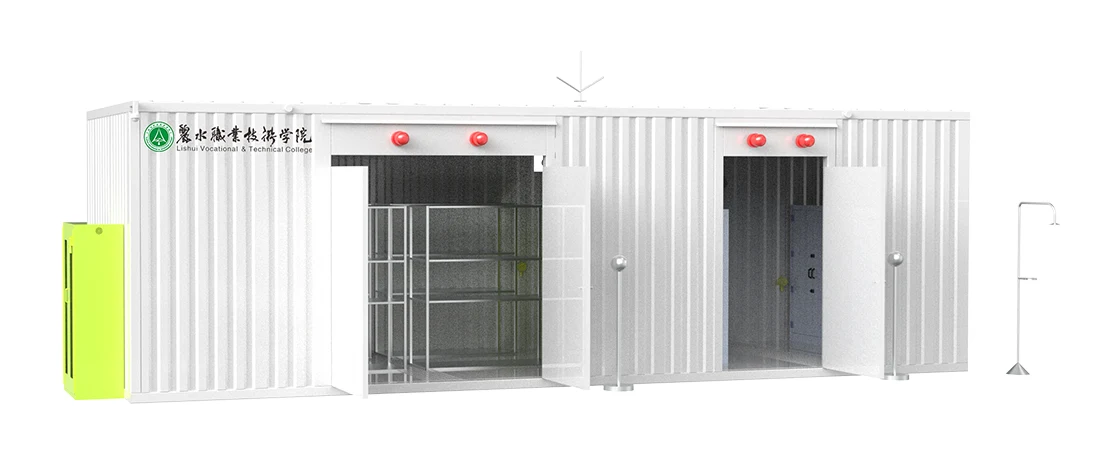

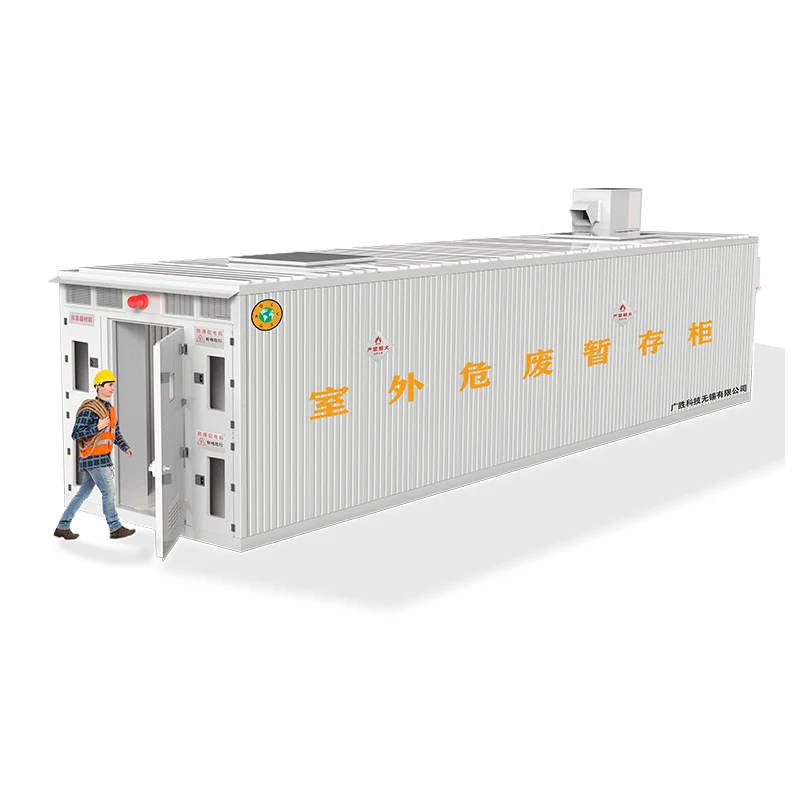

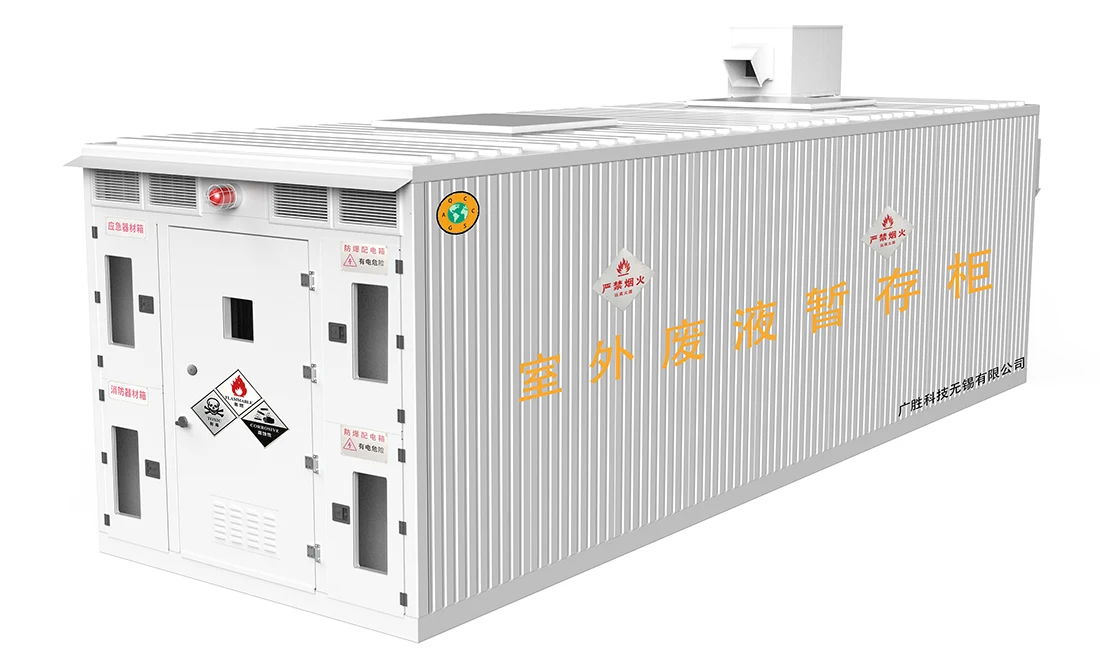

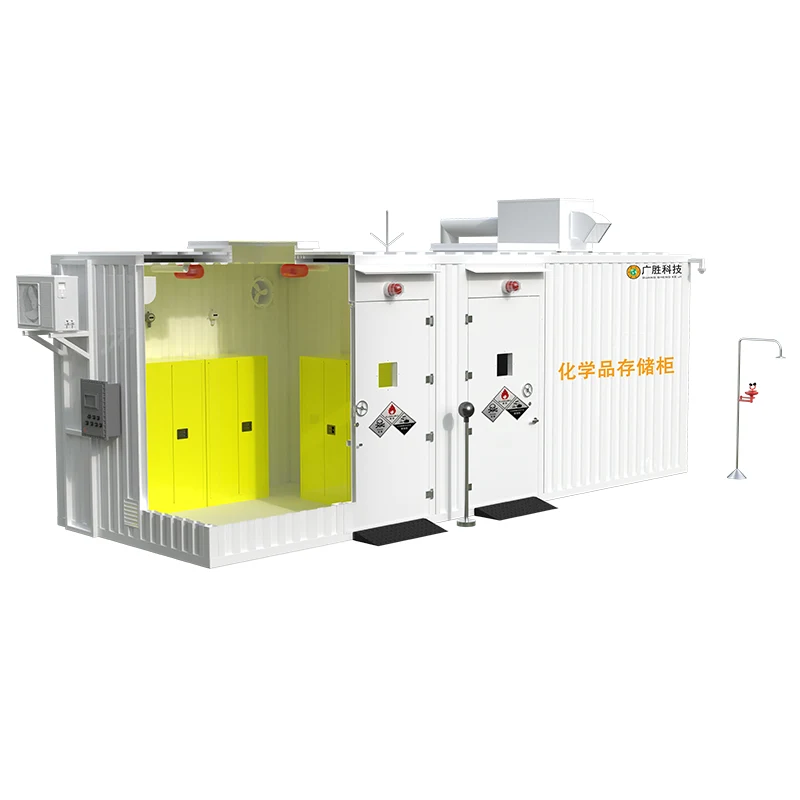

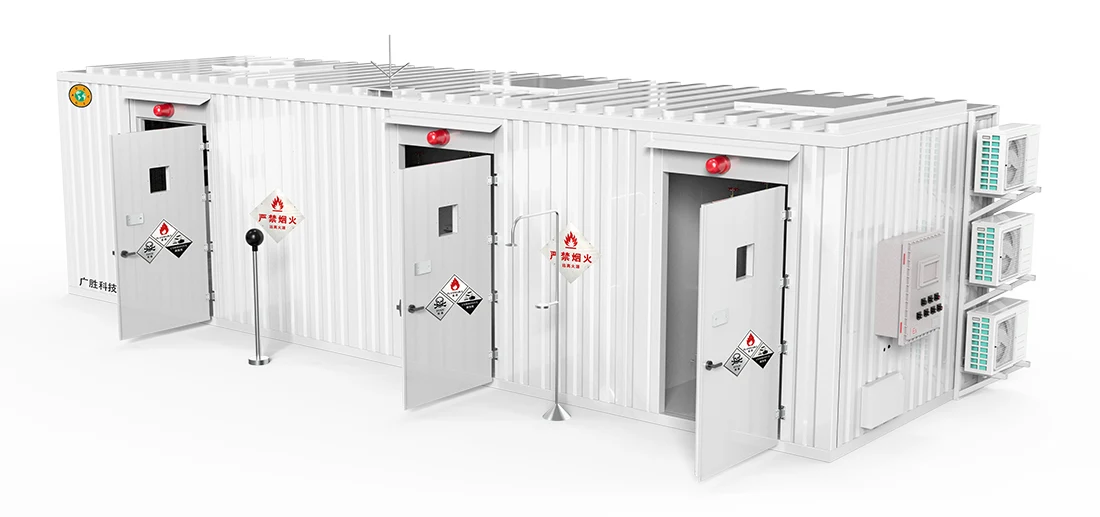

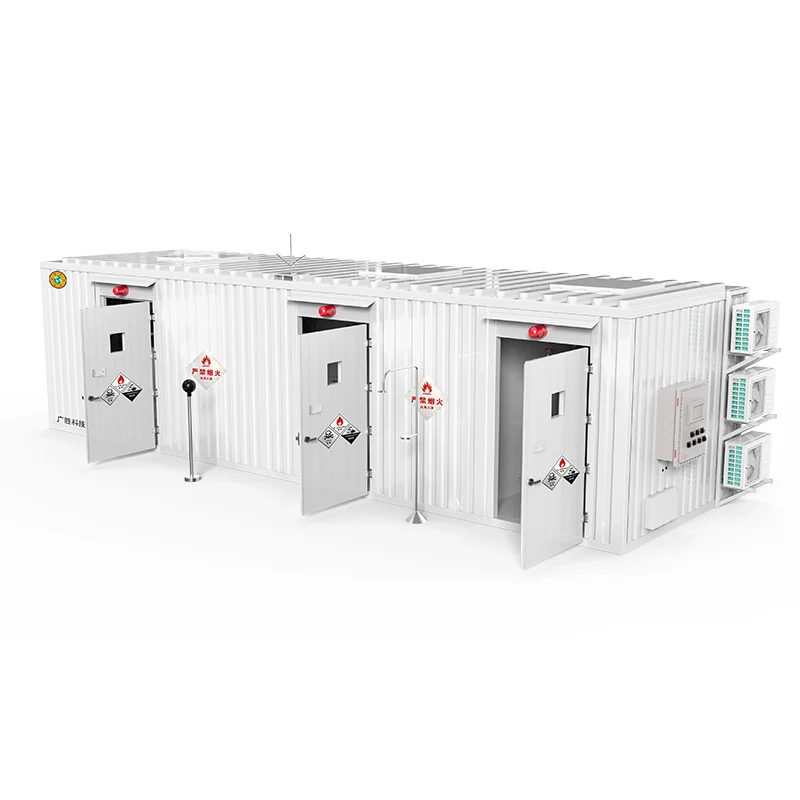

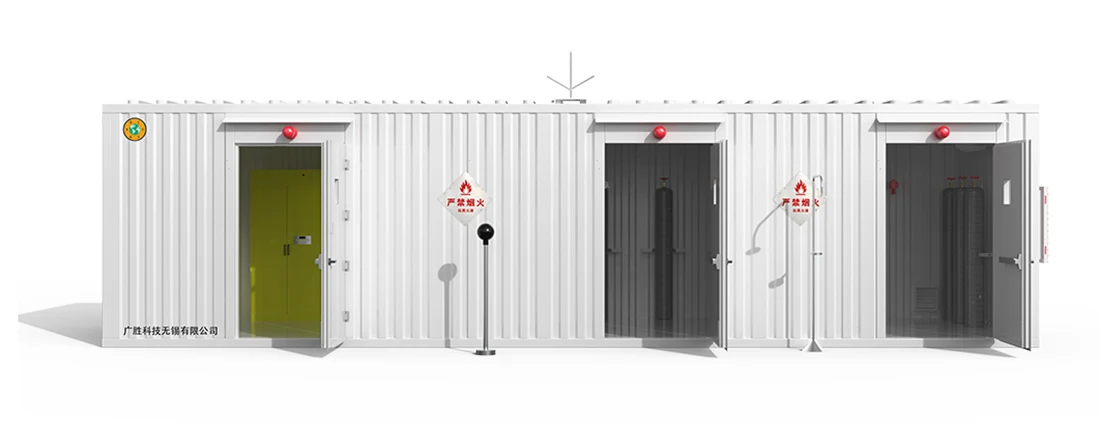

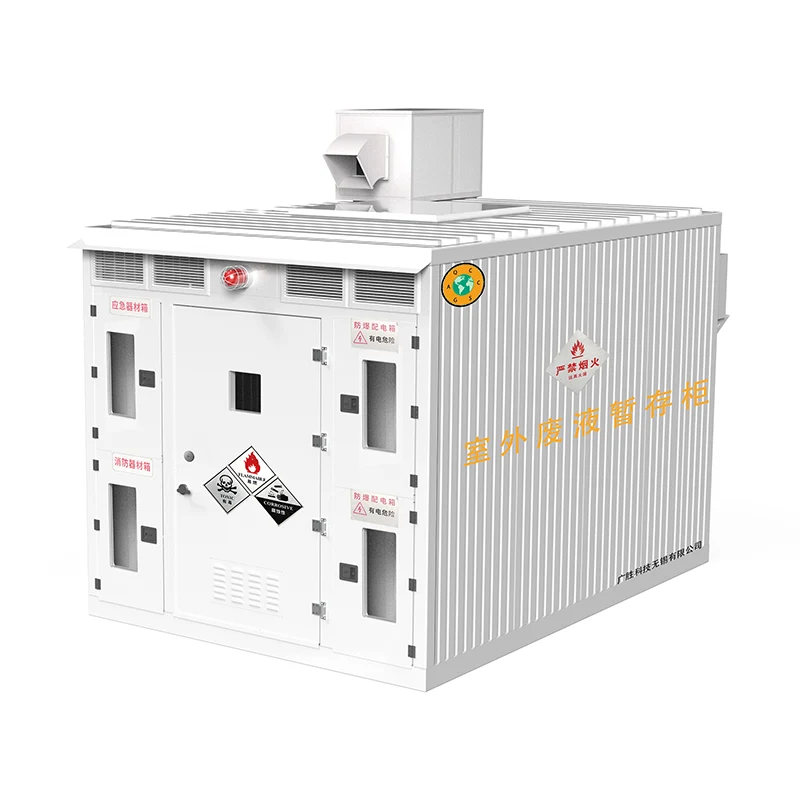

Leherketa-froga Hondakin Arriskutsuen Edukiontzien Biltegia

Seriekoa Zenbakia

Egitura Izena

Funtzioa, Parametroen Deskribapena eta Konfigurazioa

1

Kabinete

Armairuaren markoa batez ere egina dago 2,0 mm-ko Corten A altzairuzko plakak. Kanpoko armairua altzairuzko marko batez osatuta dago, bertikalki korrugatua albo - panelak eta amaiera - panelak, eta horizontalean eta goialde bertikalki korrugatua - panelak, denak hotzetik sakatzen direnak - ijetzitako altzairuzko plakak. Armairuaren kanpoalde osoa anti ihinztatuta dago - herdoilaren pintura, barruko hormak korrosioaren aurkako pinturaz estalita daude, eta hondoa politetrafluoroetilenoarekin ihinztatuta dago. Kabinete osoak anti - korrosiorako gaitasunak.
Armairuaren barruko hormak suaren aurkako eta beroaren isolamendua erabiltzen du materialak, isolamendu-geruza ≥80mm-ko lodiera dutenak.
Leherketa gertatuz gero, armairuaren goiko aldea leherketa - aireztapenarekin hornituta dago panelak, 2 leherketarekin - 1,1*1,1 m-ko tamainako aireztapen-zuloekin eta presioa. - Erliebearen eremua ≥0,11 m²/m³ da. Presio-erliebearen gainazala diseinatuta dago BGV B4 arauaren arabera. Leherketaren estalkiak - aireztapena panelak kate finkoekin instalatzen dira eta automatikoki eroriko dira atzera presioa arintzeko ondoren. Leherketa - aireztapen panelak hornituta daude elur-oholak euria eta elurra saihesteko. Leherketa - aireztapen-presioa da 580Mpa.
Armairuko atea material bakarreko edo konposatuez egina dago, besteak beste, funtzioekin suaren aurkakoa, tximistaren aurkakoa, estatikoaren aurkakoa, korrosioaren aurkakoa eta ez bezala - txinparta. Barneko suteen aurkako blokeoa du. Atea irekitzeko push-barra erabiltzen denean, 100 - dezibelioa eragingo du Lotutako alarmarako alarma soinua. Sute eta larrialdi ezberdinen kasuan, it bermatzen du armairu barruan jende kopuru handi batek azkar eta segurtasunez ihes egin. Atea ebakuazio norabidean irekitzen da eta ireki daiteke barrutik.

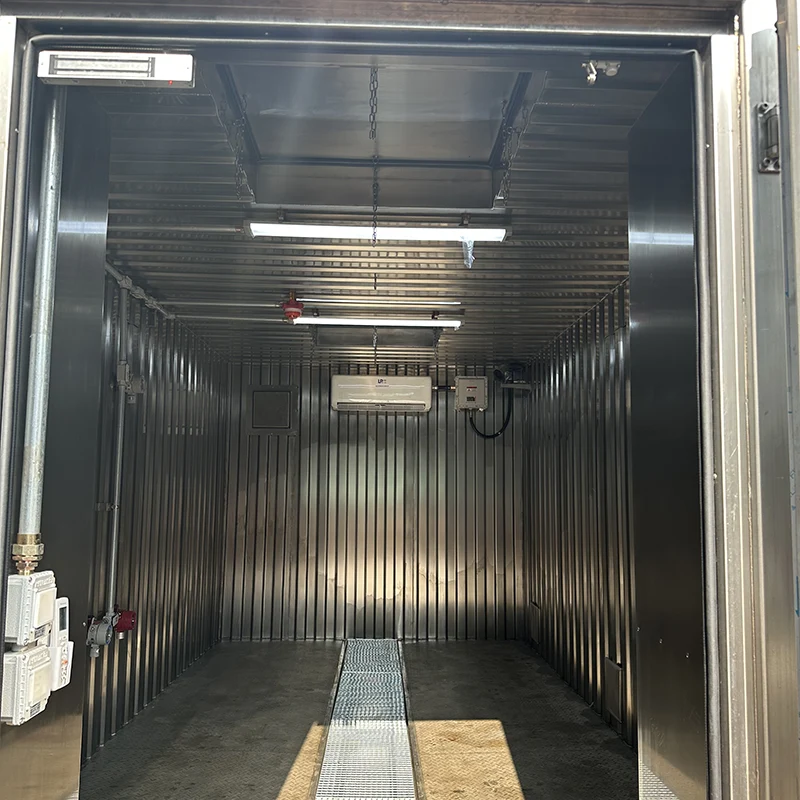

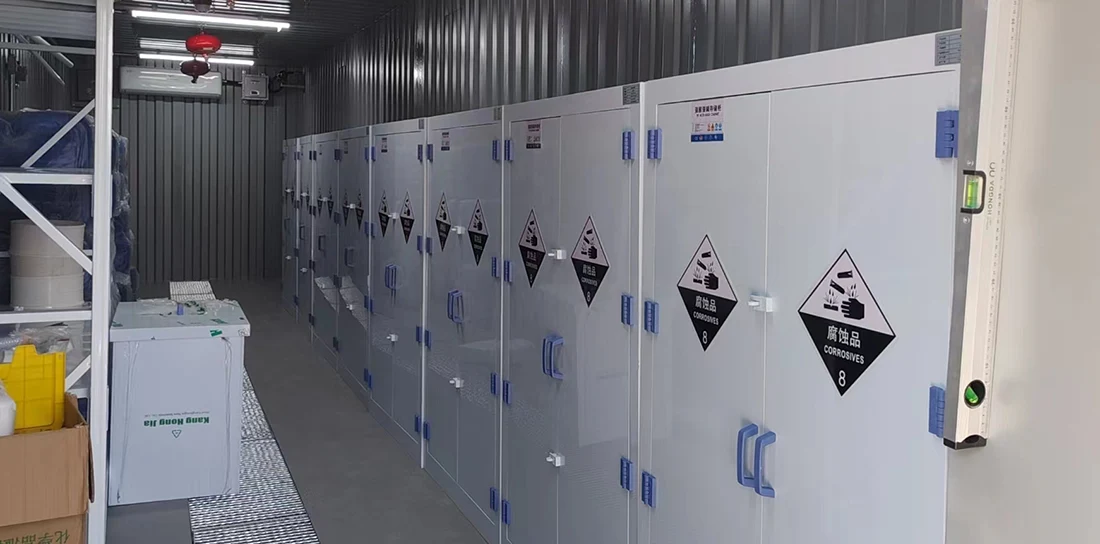

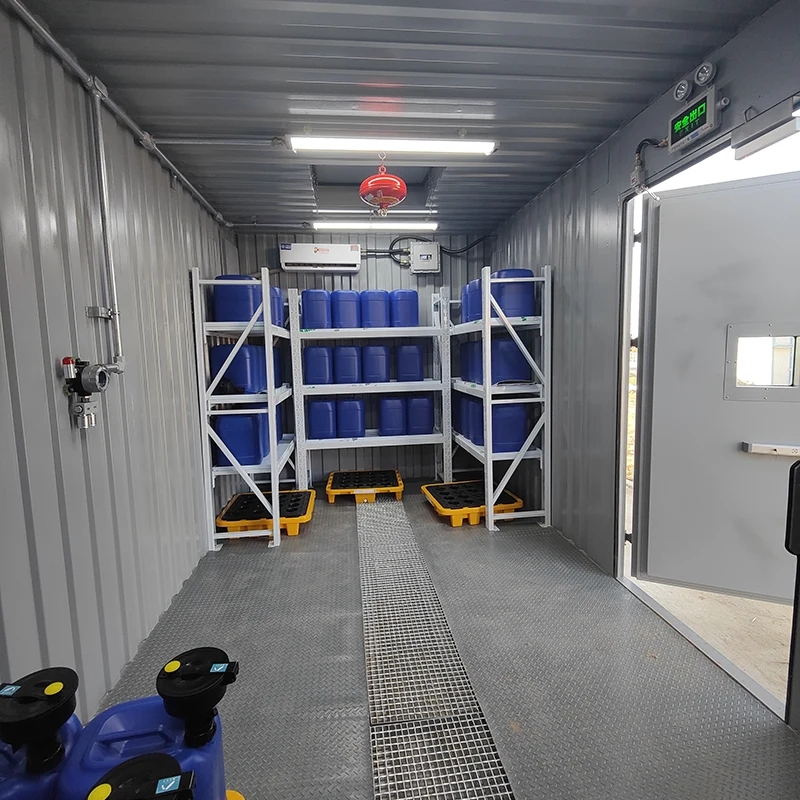

Armairuaren barrualdea eremutan banatu behar da. bat dago Operadoreek dagozkion babes-prestaketak egin ditzaten operazio-gela biltegiratze eremura sartu aurretik. Biltegiratze sukoiak eta lehergarriak daude armairu barruan armairuak, eta biltegiratze kokapenak arrazoiz banatuta daude partikatutako biltegiratzeko gordetako elementu ezberdinen arabera.

2

Kontrol Sistema Adimenduna

2.1 Kontrol-sistema hornituta dago 7 hazbeteko kolore osoko pantaila batekin, hainbaten egoera bistaratu dezakeena parametroak denbora errealean.
2.2 Ekipamendu osoa mikroinformatika-sistema baten bidez kontrolatzen da. Bezeroak ezarritako parametroen arabera, sistema informatikoa automatikoki eta denbora errealean sentsore bakoitzaren parametroak detektatzen ditu, eta funtzioak kontrolatzen ditu, hala nola sarbide-kontrola, argia, abisu goiztiarra eta alarma, eta tenperatura kontrolatzea.
2.3 Arrisku posiblea izanez gero, kontrol-sistemak entzungarri bat aktibatuko du eta alarma bisuala. Alarma-soinua 85 dezibeliotik gorakoa da, eta luzea eskaintzen du - distantzia goiz abisua.

3

Barne Biltegiratze Sistema

Barne Biltegiratze Sistema
3.1 Sukoia eta lehergaiak biltegiratzeko armairua: 1 multzo
① Zehaztapena: H1650W1090D460mm
3.2 Toxikoa eta Arriskutsuen Biltegiratze Armairua: 1 multzo
① Zehaztapena: H1650W1090D460mm

4

Aireztapen eta Ihes Sistema

Aireztapen eta ihes sistema 4 aireztapen erreserbak eta aireztapen-kolektiboak ditu.

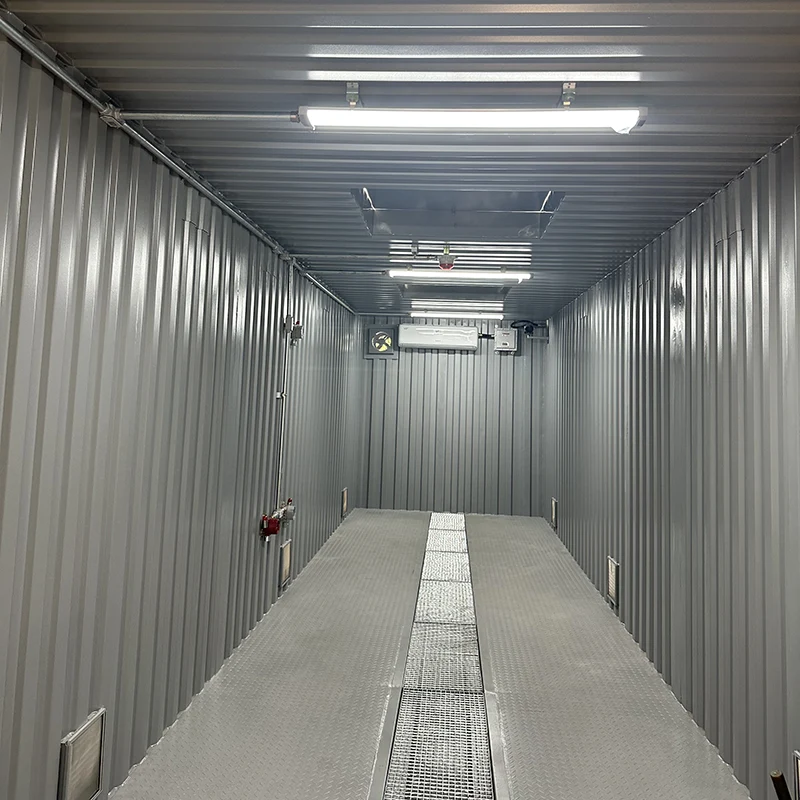

4.1 Armairuaren barruan aireztatzeko errejilak instalatzen dira, eta intsektuak eta karraskarien aurkako sareak airea hartzeko erreten barruan ezartzen dira.

5

Ihes Gasak Arazteko Sistema

5.1 Arazketa-sistema Plasma-arazgailu 1, konexio-multiple eta abarrez osatuta dago.
5.2 Ihes-gasak arazteko sistemak armairutik independentea izan behar du eta kabineteari hodien bidez konektatua mantentze-lan erraza izateko. Baita ere zarata, bibrazioak eta langileen kalteak murrizten laguntzen du funtzionamenduan zehar.
5.3 Arazketa ondoren ihes-gasak "Igorpen Integratua" betetzen du Aire Kutsatzaileen Araua (GB16297)".
5.4 Plasma-arazgailuaren baldintzak:
Prozesatzeko aire bolumena: 5000M³/h; Energia-kontsumoa: 400W

6

Tenperatura Kontrolatzeko Sistema

Tenperatura kontrolatzeko sistema Barruko horma suaren aurkako eta beroarekiko isolamendu geruza osoz osatuta dago eta 1 leherketa-froga aire girotua.
6.1 50 mm-ko lodiera A klaseko suaren aurkako eta bero-isolatzaile geruza ezarrita dago armairuaren barruko horma barneko tenperatura saihesteko gainberotzea eguzki-argiaren eraginpean dagoenean.
6.2 Leherketen aurkako aire girotua armairu barruan instalatuta dago eraginkortasunez murrizteko barne-tenperatura giro-tenperatura ere bada altua.
6.3 Leherketa-frogaren zatiketa-motako aire girotuaren baldintzak (Leiho-unitateak guztiz debekatuta daude, bibrazioen eta zarata murrizteko beharrezkoak dira):
Tentsio nominala: 220V 50Hz
Hozteko/berotzeko korronte nominala: 10,7/16,5A
Iragazgaitzaren balorazioa: 1P * 4
Zarata (barruan/kanpoan): 40/59dB

7

Leherketa-froga hornidura Sistema

Leherketa-froga hornidura sistema 1 leherketa-froga banaketa kutxa, 2 leherketa-froga osatzen dute argiak, eta leherketa-froga bat larrialdi-argia.
7.1 Kontrol-banaketa-kutxa nagusiaren oskola aluminiozko aleazioz egina dago eta epoxi erretxinaz estalita.
7.2 Barneko argiak leherketen aurkako lanpara fluoreszenteak erabiltzen ditu, eta an leherketa-froga larrialdi-argia instalatuta dago irteeran.
7.3 Barne tenperatura sentsorea, aire girotua eta gas erregaia sentsore guztiak leherketa-froga ezaugarriekin diseinatuta daude.
7.4 Barne zirkuituaren kableatua leherketa-frogaren arabera ezartzen da eskakizunak.

8

Isuri kimikoak berreskuratzeko sistema

8.1 Ihesaldi sistema integratua armairuaren barruan bolumen osoaren % 15 eduki dezake.

9

Suteen aurkako borroka eta itzaltzea Sistema

9.1 Su automatikoko bi multzo - itzaltzeko gailuak armairuaren barruan goiko aldean instalatzen dira. Noiz suaren tenperatura igotzen da, hauts lehorra agente sutan - itzaltzea gailua toberatik kanporatzen da suaren nitrogenoaren eraginez - borrokan. Sua itzaltzeko gailuak azkarren ezaugarriak ditu sua - itzaltzeko abiadura eta erabilera segurua.
9.2 2 kg-ko lau eskuz jaurtitako sua itzaltzeko gailu daude barruan armairua, eskuz bota daitekeena suaren aurkako borrokan larrialdia.

10

Norberaren Babeserako Ekipamendua

10.1 Kapsulatutako pertsonala babes-ekipoen kutxak babes bereziko 2 multzo ditu arropa, 2 babes-maskara berezi, 2 babes eskularru pare, 2 babes-betaurreko pareak eta norberaren babeserako beste ekipamendu batzuk.
10.2 Ihesak xurgatzeko pad sorta 1 ere barne hartzen ditu, 10 pieza. adsortzioko kotoia, eta adsortziorako beste 2 sorta.

11

Babes elektrostatikorako gailua

11.1 Giza gorputza elektrostatikoa oharra zutabe armairuko atean ezartzen da, hau da, nagusiarekin konektatuta kabinetearen gorputza. Langileek ukitu dezakete sartu baino lehen deskargatzeko karga estatikoa haien gorputzetan arrisku elektrostatikoak saihesteko.
11.2 Nagusian tximista eta sorospen babes independente bat instalatzen da elikadura-iturrirako sarbide-puntua arrisku elektrostatikoak saihesteko.
11.3 Elektrostatiko askatze sistemak hiru 2500505 mm ditu angelu-plantxak zuzenean lurrean sartuta armairua dela ziurtatzeko elektrizitate estatikoa 4Ω baino txikiagoa da.

12

Bideo Zaintza Sistema

12.1 Leherketa bat - froga bideoa zaintza-kamera armairuaren barruan instalatuta dago, ultra - altuarekin definizioa 960P bereizmena eta gaueko infragorrien monitorizazio funtzioa.
12.2 Definizio ultra-altuko 960p zaintza-kamera periferiko bat da kanpoan instalatuta.
12.3 RJ45 sareko ataka bat gordeta dago ikastetxeko nagusiarekin konektatzeko jarraipen-sistema.
12.4 Bideozaintza sistemak biltegiratze eta memoria funtzioa du, hau da Hilabeteko jarraipen-datuak baino gehiago graba ditzake eta bertan ikus daitezke telefono mugikorrak eta ordenagailuak edozein unetan.

13

Urruneko Monitorizazio Sistema

13.1 Hezetasun bakoitzeko multzo bat gailu adierazlea, tenperatura sentsatzeko gailu bat eta gas erregai bat monitorizazio sentsore gailua armairu barruan instalatuta dago, LED piztuta - guneko datuak bistaratzeko funtzioa barne ingurunea kontrolatzeko kabinete.
13.2 Sentsazio-gailu bakoitzak armairuaren barrualdea kontrolatu dezake denbora errealean 24 orduz. Adierazleek ezarritako segurtasun-balioetara iristen direnean, kontrola sistemak modu adimentsuan exekutatuko ditu botatzeko hainbat neurri eta alarma.
13.3 Parametro-adierazleak ezarritako balioetara iristen direnean, monitorizazioa sistemak testu-mezu bat bidaliko du bezeroari jakinarazteko eta gogorarazteko.

14

Larrialdi Ihesaldia

14.1 Larrialdietarako ihes-ate bat hori barrutik ireki daiteke armairuaren atzeko aldean dago. Larrialdi bat argiztapen-lanpara eta segurtasun-irteera adierazlea larrialdiaren gainean instalatuta daude ihes-atea larrialdietan langileen ebakuazioa errazteko.

15

Larrialdietako begi garbiketa eta dutxa

15.1 Dutxaren altuera da 2100 mm ± 20 mm, eta begi-garbigailuaren altuera 1030 mm ± 20 mm da.
15.2 Begi-garbigailuak eta dutxak SU304 altzairu herdoilgaitzezko egitura konbinatua erabiltzen dute, uraren presioa > 5kg/cm² jasan dezakeena.
15.3 Armairuko atearen kanpoaldean albo batean instalatuta dago eta bertara irits daiteke 5S barruan larrialdi batean.

Produktu Eredua

Produktuaren Parametroak

GS-ZCG01

Neurriak (m): L4W3H2.8

Tentsioa (V): 380

Guztira Potentzia (KW): 6

Barnekoa Bolumena (m³): 25

Masa osoa (T): 5,5

Aire bolumena (m³/h): 3864-7728

Iragazkia Edukiera (m³/h): 1704

Zarata (dB): ≤70

Solidoa eta Likidoak biltegiratzeko ahalmena (T): likidoak biltegiratzeko ahalmena 2,88 da; Biltegiratze solidoa edukiera 3,6 da

GS-ZCG02

Neurriak (m): L6W3H2.8

Tentsioa (V): 380

Guztira Potentzia (KW): 6

Barnekoa Bolumena (m³): 30

Masa osoa (T): 6,5

Aire bolumena (m³/h): 3864 - 7728

Iragazkia Edukiera (m³/h): 1704

Zarata (dB): ≤70

Solidoa eta Likidoen biltegiratze-gaitasuna (T): 4,08-koa da likidoa biltegiratzeko ahalmena, eta solidoa biltegiratze ahalmena 5 da.

GS-ZCG03

Neurriak (m): L9W3H2.8

Tentsioa (V): 380

Guztira Potentzia (KW): 6

Barnekoa Bolumena (m³): 30

Masa osoa (T): 9,5

Aire bolumena (m³/h): 3864 - 7728

Iragazkia Edukiera (m³/h): 1704

Zarata (dB): ≤70

Solidoa eta Likidoak biltegiratzeko ahalmena (T): 6,58ko likidoa biltegiratzeko ahalmena da, eta solidoa biltegiratze ahalmena 8,4 da.

GS-ZCG04

Neurriak (m): L12W3H2.8

Tentsioa (V): 380

Guztira Potentzia (KW): 6

Barnekoa Bolumena (m³): 60

Masa osoa (T): 10,5

Aire bolumena (m³/h): 3864 - 7728

Iragazkia Edukiera (m³/h): 1704

Zarata (dB): ≤70

Solidoa eta Likidoak biltegiratzeko ahalmena (T): 7,92ko likidoa biltegiratzeko ahalmena da, eta Solido biltegiratze ahalmena 10,5 da.
